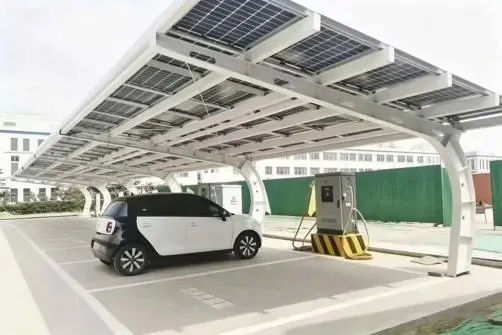

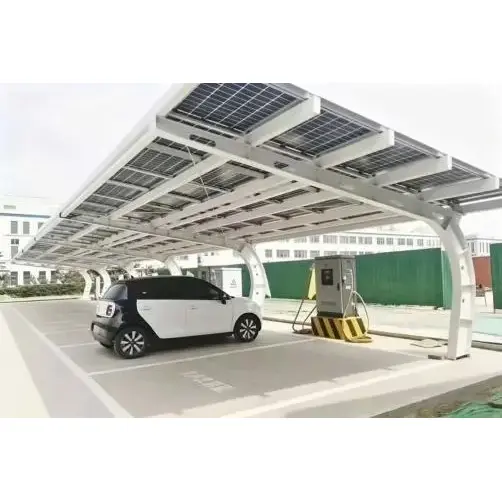

Cantilever Solar Carport

Fabrikimiz Cantilever Solar Carport-un xüsusi istehsalı üzrə ixtisaslaşmışdır. Özümüz tərəfindən hazırlanmış "7-formalı" birtərəfli konsollu fotovoltaik avtomobil anbarımız kiçik və orta ölçülü sənaye parkları, korporativ həyətyanı sahələr və birtərəfli avtomobil dayanacaqları üçün əsas fotovoltaik inteqrasiya həlli kimi xidmət edir. İki tərəfli "T-şəkilli" avtomobil anbarlarından fərqli olaraq, "7-formalı" fotovoltaik avtomobil anbarında yalnız dayanacaq yerinin arxa hissəsində yükdaşıyıcı sütunlar var, əsas şüa isə bütün dayanacaq yerlərini əhatə etmək üçün irəli konsol şəklində yerləşdirilir; bütün komponentlər fabrikdə əvvəlcədən hazırlanır və yüksək möhkəmlikli boltlar vasitəsilə yerində yığılır, bu da geniş yerində qaynaq ehtiyacını aradan qaldırır və ümumi tikinti müddətini əhəmiyyətli dərəcədə azaldır. İnteqrasiya edilmiş birtərəfli su kanalizasiya quruluşu yağış suyunu bərabər şəkildə xarici konsol tərəfə yönəldir, suyun nəqliyyat vasitələrinin gövdələrinə damlamasının və ya palçıqlı, bataqlıq torpaqlara səbəb olmasının qarşısını alır. "7-formalı" fotovoltaik avtomobil anbarı, dayanacaq yerlərinin sayına uyğun olaraq sərbəst şəkildə yığıla və genişləndirilə bilər, svayların quraşdırılması üçün əvvəlcədən təyin edilmiş yerlər ayrılaraq inteqrasiya edilmiş parkinq və elektrik enerjisi istehsalı fotovoltaik doldurma stansiyasının yaradılmasına imkan verir.

Əsas Məhsul Fərqləndirmə Nöqtələri

1. Tək postlu arxa dayanacaq konfiqurasiyası – parkinq yerindən istifadəni tam optimallaşdırır

Bütün sütunlar dayanacaq yerinin arxa tərəfində quraşdırılmışdır; avtonəqliyyat vasitəsinin giriş/çıxış və ya qapının açılma yerlərində polad karkasın maneəsi yoxdur, avtomobili saxlayarkən və ya avtomobildən enərkən sürücülər üçün heç bir maneə yoxdur; buna görə də, mövcud park yeri işarələri heç bir əlavə planlaşdırma və ya dəyişiklik tələb etmir.

2. İnşaat mühəndisliyi xərclərinin azaldılması; mövcud saytların təmiri üçün idealdır.

Ənənəvi çox dirəkli avtopark özülləri ilə müqayisədə bu üsul daha az bünövrə nöqtəsi tələb edir, mövcud beton və ya asfaltla bərkidilmiş səkiyə daha az ziyan vurur və köhnəlmiş parkinq obyektlərinin ümumi təmir xərclərini aşağı salır.

3. Hərtərəfli isti daldırma sinkləmə prosesi – 25 ildən artıq açıq havada davamlılığı təmin edir

Bütün polad bölmələr tam isti daldırma sinkləmə prosesinə məruz qalır, sink örtüyünün qalınlığının tələb olunan standartlara cavab verməsini təmin edir və yağış sularından və nəmdən qaynaqlanan korroziyadan qoruyur; bu komponentlər yüksək rütubətli sahil ərazilərində və ya şiddətli soyuq və güclü qar yağan bölgələrdə uzun müddət ərzində etibarlı şəkildə istifadə edilə bilər.

4. Integrated drainage system prevents water leakage and slipping.

Dəstək çərçivəsi standart drenaj yamacına malikdir, yağış suyunu mərkəzləşdirilmiş şəkildə dirsəklənmiş çöl tərəfə yönəldir, damın üzərinə davamlı damlamanın qarşısını alır və dayanacaqlarda və ya təhlükəli yaş səthlərdə suyun yığılması riskini azaldır.

5. Bütün spesifikasiyalar üçün fərdiləşdirilə bilən ölçülər – bütün növ fotovoltaik panellərə uyğundur.

Konsolun uzunluğu, sütunun hündürlüyü və tavanın meyl bucağı yerli külək və qar yüklərinə, eləcə də fotovoltaik panellərin ölçülərinə uyğun olaraq tənzimlənə bilər; sistem DC doldurma stansiyasının quraşdırılması üçün əvvəlcədən quraşdırılmış interfeyslərlə həm tək, həm də çox diapazonlu çevik konfiqurasiyaları dəstəkləyir.

6. Layihənin qəbulu sənədlərinin tam dəsti

Külək və qar yükləri üçün peşəkar struktur yükünün hesablanması hesabatları, zavod keyfiyyətinin yoxlanılması sertifikatları və İSO/CE sertifikatlaşdırma sənədləri təmin edilə bilər ki, bu da həm yerli şəbəkəyə qoşulma sənədləşdirmə tələblərinə, həm də beynəlxalq layihə arxivləşdirmə standartlarına cavab verir.

Məhsulun Texniki Xüsusiyyətləri Cədvəli

Tətbiq ssenariləri və real dünya tətbiqi halları

Fabrikimizin Cantilever Solar Carport Çin daxilində yerli olaraq satılır və Cənub-Şərqi Asiya, Yaxın Şərq və Avropanın müxtəlif ölkələrinə ixrac edilir. Uyğun tətbiqlər:

1. Kiçik və orta istehsalat müəssisələrində fabrik işçiləri üçün bir sıra parkinq yerləri;

2. Dövlət qurumları, xəstəxanalar və məktəblər üçün birtərəfli uzunsov dayanacaqlar;

3. Ticarət parkları daxilində kiçik miqyaslı yeni enerji doldurma stansiyaları üçün dayanacaq örtüklərinin dəstəklənməsi;

4. Villa Sahəsi üçün Birtərəfli Müstəqil Dayanacaq Yerinin Fotovoltaik Dönüşüm Layihəsi;

5. Dar, bir sıra logistika parkı üçün müvəqqəti dayanacaq və enerji istehsalı layihəsi.

Kompleks istehsal prosesi və hərtərəfli keyfiyyət yoxlaması və nəzarəti

1. Xammalın daxilolma yoxlaması: Sinklənmiş xammalın poladın qalınlığını, material tərkibini və keyfiyyətini yoxlayın; uyğun olmayan polad əlavə emal edilmədən rədd edilməlidir;

2. CNC kəsmə və zımbalama: Profilin kəsilməsi və boltlar bərkidici deliklərin dəqiq deşilməsi üçün tam avtomatik CNC avadanlığı;

3. Əsas şüanın daşıyıcı hissələrini tam qaynaqla gücləndirmək; qaynaqları düz bir şəkildə üyüdün və çapıqları çıxarın;

4. Korroziyadan qorunmaq üçün hərtərəfli yüksək temperaturda isti daldırma sinkləmə: Bütün komponentlər vahid pasdan qoruyan qoruyucu təbəqə yaratmaq üçün yüksək temperaturlu sink vannasına batırılır;

5. Kompleks son məhsulun ölçü yoxlaması: Konsol uzunluğunun, sütunun şaquliliyinin və birgə boşluqların tolerantlığının fərdi kalibrlənməsini həyata keçirin;

6. Yük Simulyasiyası Nümunəsinin Alınması Testi: Külək və qar yükü daşıyan simulyasiya testi üçün təsadüfi olaraq hazır dəstək strukturlarını seçin;

7. Göndərmə Qablaşdırma Təsdiqi: Aksesuarları təsnif edin, qablaşdırın və etiketləyin; qutudan və göndərilmədən əvvəl aksesuarların tam dəstinin mövcud olduğunu yoxlayın.

Hər bir keyfiyyət yoxlaması proseduru layihənin audit sənədlərinin bir hissəsi kimi satın alan tərəfə təqdim edilə bilən kağız üzərində yoxlama qeydi ilə müşayiət olunmalıdır.

Əsas üstünlük

1. Vasitəçi qiymətləri aradan qaldıran daxili istehsal müəssisələri: Biz öz polad emalı emalatxanalarımızı və müstəqil sinkləmə istehsal xətlərimizi idarə edirik, bu da tam prosesin özünü idarə etməsinə şərait yaradır – böyük həcmli alışlar üçün daha rəqabətli topdansatış qiymətləri təklif edir;

2. Kompleks sertifikatlar: ISO 9001 Keyfiyyət İdarəetmə Sistemi Sertifikatı, CE Struktur Təhlükəsizliyi Sertifikatı və üçüncü tərəf SGS Sinklənmiş Layer Təftiş Hesabatı;

3. Bir pəncərədə hərtərəfli xidmət: Pulsuz konstruktiv təsvirlər və ətraflı tikinti çertyojları təqdim olunur; tikinti mərhələsində tam zamanlı onlayn video texniki təlimat;

4. Sabit və proqnozlaşdırıla bilən çatdırılma qrafikləri: Öz istehsal müəssisələrimizdə geniş xammal inventarının olması ilə standart sifarişlər üçün istehsal dövrü 10-18 iş günü təşkil edir;

5. Təkmilləşdirilmiş satış sonrası zəmanət: əsas polad çərçivəyə 15 illik zəmanət; ömür boyu struktur baxımı və təmiri üzrə texniki məsləhət xidmətləri.

Qablaşdırma, Göndərmə və Satınalma Prosesi

1. Qablaşdırma üsulu: Magistral şüalar və sütunlar plastik plyonka ilə qorunmalıdır; kiçik birləşdiricilər spesifikasiyaları və hissələrin nömrələri aydın şəkildə qeyd olunmaqla ayrıca təsnif edilmiş toxunmuş çantalara qablaşdırılmalıdır.

2. Göndərmə və Logistika: Ölkədaxili Nəqliyyat vasitəsi ilə yükdaşıma xidməti birbaşa tikinti sahəsinə çatdırılır; Xarici ticarət biznesi standart konteyner göndərmə rejimini qəbul edir və FOB və CIF ticarət şərtlərini dəstəkləyir.

3. Standart Satınalma Prosesi: Müştəri sahənin ölçülərini/çertiklərini təqdim edir → Mühəndis təklif və kotirovka verir → Alqı-satqı müqaviləsi imzalanıb → Avans ödənişi edilib və istehsal planına başlanılıb → Bütün proses boyu hərtərəfli keyfiyyət yoxlanışı → Yekun ödəniş hesablanıb və malların göndərilməsi → Eyni vaxtda quraşdırma və texniki sənədlərin əraziyə göndərilməsi.

Müştərilərin Tez-tez Verilən Sualları

1-ci sual: 7 formalı fotovoltaik avtomobil dayanacağı ilə T şəkilli avtomobil dayanacağı arasında necə seçim etməlisiniz?

Cavab: Bir sıra dayanacaq yerləri və ya dar, uzadılmış planları olan saytlar üçün U-şəkilli birtərəfli konsollu fotovoltaik avtomobil anbarı tövsiyə olunur, çünki o, daha az tikinti xərclərinə səbəb olur; iki sıra simmetrik parkinq yerləri və ya böyük, bitişik parklama yerləri olan saytlar üçün iki dayanacaq yerini dəstəkləyən bir sütunu olan T şəkilli avtomobil anbarına üstünlük verilir.

Q2: Torpaq artıq betonla bərkidilib; əlavə quraşdırmalar hələ də edilə bilərmi?

A: Bəli. 7 formalı sütunlu təməl yalnız bir neçə quraşdırma nöqtəsi tələb edir və müstəqil təməl üçün yerli qazma işlərini əhatə edir, bu da mövcud yol səthinin minimal pozulması ilə nəticələnir - onu köhnə dayanacaqların təmiri üçün olduqca uyğun edir.

3-cü sual: Bu inteqrasiya edilmiş doldurma stansiyası dizaynı ilə birləşdirilə bilərmi?

A: Dəstək. Dizayn mərhələsində sabit yükləyici qalaq montaj mötərizələri və kabel marşrutu yuvaları rezervasiya edilə bilər; İnteqrasiya edilmiş fotovoltaik, enerji saxlama və doldurma stansiyalarının tikintisini asanlaşdırmaq üçün zavod tərəfindən təmin edilmiş inteqrasiya edilmiş plan təsvirləri mövcuddur.

S4: Quraşdırma xüsusilə çətindir? Adi tikinti briqadası onu özləri quraşdıra bilərmi?

A: Bütün struktur mürəkkəb qaynaq prosedurlarına ehtiyacı aradan qaldıraraq boltlar istifadə edərək yığılır; standart polad konstruksiya tikinti qrupları və ya fotovoltaik quraşdırma qrupları tərəfindən quraşdırıla bilər.

S5: Sinklənmiş örtükdə sonradan kiçik cızıqlar olarsa, tez paslanacaqmı?

A: Kiçik təsirlər sürətli korroziyaya səbəb olmur; sink örtüyü fədakar korroziyadan qorunma xüsusiyyətlərinə malikdir. Sink örtüyünün böyük sahələrinin soyulduğu hallarda, biz sink örtük tətbiqi həllini təqdim edirik; kiçik cızıqlar əlavə müalicə tələb etmir və səth uzunmüddətli sabitliklə açıq havada istifadə edilə bilər.

6-cı sual: Təməl tikintisi üçün məcburi tələblər hansılardır? Yumşaq torpaqda təməl işləri aparıla bilərmi?

A: Adi bərkimiş yer səthləri üçün müstəqil beton təməl kifayətdir; lil və ya yumşaq qrunt şəraiti olan sahələr üçün gömülü lövbər plitələri əlavə edilə bilər və ya bünövrə dayaqları dərinləşdirilə bilər. Mühəndis məskunlaşma risklərini azaltmaq üçün geoloji şəraitə əsaslanaraq fərdi təməl tikintisi planı hazırlayacaq.

Satış sonrası dəstək və müştəri etibarının sübutu

1. Zəmanət xidməti: İnsan fəaliyyəti və ya sinklənmiş örtüyün geniş miqyaslı qopması nəticəsində yaranmayan struktur deformasiyası üçün müvafiq komponentlər pulsuz dəyişdirilə bilər;

2. Texniki Dəstək: Dəstək dayaqlarının möhkəmləndirilməsi və tutumun genişləndirilməsi modifikasiyası üçün dizayn və sxematik çertyojların ömürlük pulsuz təmin edilməsi;

3. Layihənin Tədqiqatları: İstehsalat zavodlarına, sənaye parkının idarə edilməsi üzrə müştərilərə və müxtəlif regionlar üzrə PV layihəsinin baş podratçılarına xidmət göstərən geniş təcrübəmizlə biz yaxınlıqda yerləşən oxşar layihələr üçün yerində sahə səfərlərini təmin edə bilərik;

4. Sertifikatlaşdırmanın çatdırılması: Göndərmə zamanı kağız üzərində Keyfiyyət Yoxlama Hesabatı və sertifikatlaşdırma sertifikatlarının surətləri eyni vaxtda göndəriləcək; bu sənədlərin elektron versiyaları istənilən vaxt əldə edilə bilər.
