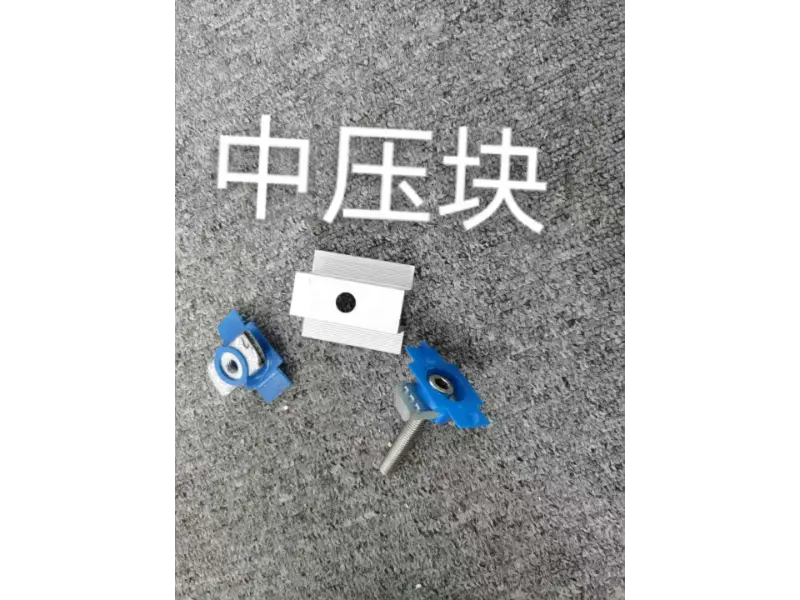

Alüminium ərintisi aralıq sıxac

Alüminium ərintisi aralıq sıxac (fotovoltaik orta sıxac) fotovoltaik (PV) modulları qorumaq üçün nəzərdə tutulmuş xüsusi komponentdir. İki bitişik PV paneli arasında yerləşdirilərək, modulları montaj relslərinə bağlayır, üfüqi yerdəyişməni məhdudlaşdırır və bütün massivin külək və seysmik müqavimətini artırır. O, 304 paslanmayan poladdan bərkidicilər və modul çərçivələrini zədələnmədən qorumaq üçün isteğe bağlı EPDM sürüşməyə qarşı rezin yastıqla gəlir. Dizayn toz, su və qarın yığılmasını minimuma endirmək üçün drenaj və hava axını kanallarını birləşdirir. Bu sıxaclar kommersiya və sənaye dam örtüyü qurğularında, yaşayış PV sistemlərində və kommunal miqyaslı yerə quraşdırılmış günəş elektrik stansiyalarında geniş istifadə olunur. Ölçülər modulun qalınlığına və xüsusi layihə yükü tələblərinə əsasən fərdiləşdirilə bilər.

Əsas funksiyalar

1. Aralıq sıxma və bərkitmə:

İki bitişik PV modulu arasında quraşdırılmış alüminium ərintisi aralıq sıxac modulları montaj relslərinə möhkəm bağlayır. O, həm üfüqi, həm də şaquli yerdəyişməni məhdudlaşdırır, modulların səliqəli şəkildə düzülməsini və sabit, vahid qüvvələrə tabe olmasını təmin edir; bütün massivi təmin etmək üçün əsas birləşdirici komponent kimi xidmət edir.

2. Külək və Seysmik Müqavimət:

Çox nöqtəli sıxma təmin etməklə, cihaz güclü küləklər və ya seysmik hadisələr zamanı modulun hərəkətini və rəqsini məhdudlaşdırır. Bu, modulların relslərdən yerdəyişməsinin və ya həddindən artıq yüklər altında titrəməsinin qarşısını alır və beləliklə, sərt hava şəraitində massivin ümumi dayanıqlığını yaxşılaşdırır.

3. Sürüşmə və boşalma əleyhinə:

EPDM rezin yastıqla birləşən daxili sürüşməyə qarşı dişlər sıxac və modul çərçivəsi arasında sürtünməni artırır. Bu, modulların sürüşməsinin və ya boşalmasının qarşısını alır, eyni zamanda modul çərçivələrini əzməkdən və ya zədələnməkdən qorumaq üçün sıxma gərginliyini yumşaldır.

4. Yük Transferi:

Qısqac modulların çəkisini - külək və qar yükləri ilə birlikdə montaj relslərinə, dayaq sütunlarına və təməl strukturuna bərabər şəkildə ötürür. Bu, stresi paylayır, əks halda struktur deformasiyasına və ya PV modullarının zədələnməsinə səbəb ola biləcək lokallaşdırılmış həddindən artıq yüklənmənin qarşısını alır.

5. Drenaj və Hava axını:

Alüminium ərintisi aralıq sıxacının strukturu inteqrasiya olunmuş drenaj və hava axını kanallarına malikdir. Bunlar yağış suyunun və kondensasiyanın səmərəli axmasını asanlaşdırır, sıxma nöqtələrində toz, su və qarın yığılmasını azaldır, eyni zamanda modullarda kölgələnmə və həddindən artıq yük yığılması risklərini minimuma endirir.

6. Uyğunluq və çox yönlülük:

Standart günəş modulu qalınlıqlarına (məsələn, 30mm, 35mm, 40mm) uyğun gəlir və qeyri-standart ölçülər üçün fərdiləşdirilə bilər. Müxtəlif istehsalçıların müxtəlif çərçivə strukturları və modulları ilə işləmək üçün nəzərdə tutulmuş vahid təchizat sistemi müxtəlif layihələrin tələblərinə cavab verə bilər.

Texniki Spesifikasiyalar

Maddə	Spesifikasiya
Əsas ərinti dərəcəsi	Alüminium ərintisi 6005-T5 / 6063-T5 (isteğe bağlı)
Səthi müalicə	Gümüş anodizasiya, film qalınlığı ≥10μm
Anodik Film Qalınlığı	≥10μm, sahilboyu və yüksək duzlu sprey mühitləri üçün qalınlaşdırılmış fərdiləşdirmə mövcuddur
Uyğun Modul Qalınlığı	30mm, 35mm, 40mm (özəlləşdirilə bilər)
Standart Uzunluq	40/50/60/80mm (istəyə görə ölçüyə kəsilir)
Struktur növü	Daxili tərəfdə sürüşməyə qarşı diş profili olan modul orta sıxma quruluşu
Dəstəkləyici bərkidicilər	304 paslanmayan poladdan T-boltlar və qoz-fındıq
Opsiyonel Aksesuarlar	EPDM rezin sürüşməyə qarşı contalar
Külək Yükü Müqaviməti	60 m/s-ə qədər (hər layihə üçün yenidən yoxlanılır)
Qar yükü	1.4kN/m² (layihəyə görə hesablanır)
Tətbiq Ssenariləri	Ticarət və sənaye damları, yaşayış PV, yerə quraşdırılmış mərkəzi PV elektrik stansiyaları
Tətbiq olunan Standartlar	GB/T 5237, CE, ISO9001 sertifikatları mövcuddur

Qablaşdırma və Logistika Xidmətləri

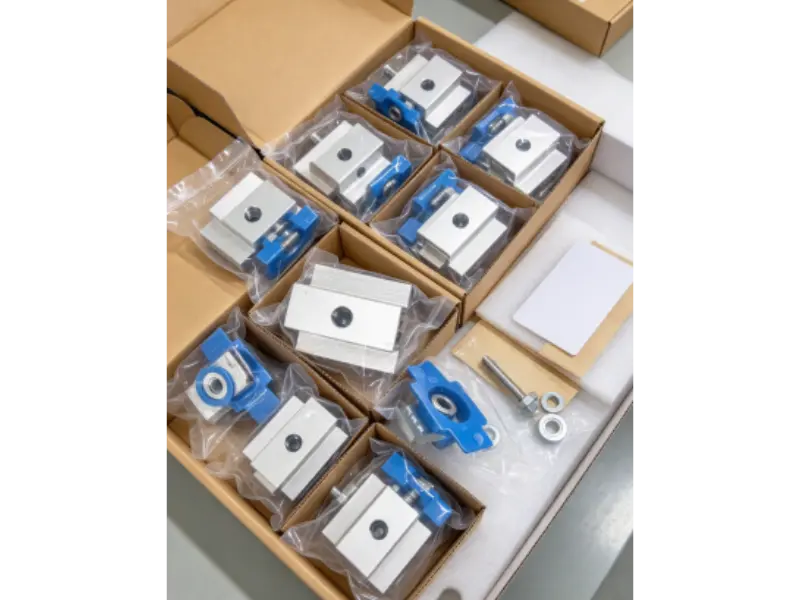

1. Fərdi Qablaşdırma:

Hər bir alüminium ərintisi aralıq sıxac sürtünmə və ya təsirin qarşısını almaq, anodlaşdırılmış səthi qorumaq və daşınma zamanı heç bir cızıq və ya örtük zədələnməməsini təmin etmək üçün ayrıca qablaşdırılır.

2. Etiketləməni təmizləyin:

Elementlər model və spesifikasiyaya görə çeşidlənir, yerində inventarın sürətli yoxlanılmasını və mütəşəkkil saxlanmasını asanlaşdırmaq üçün aydın etiketlər və qablaşdırma siyahıları daxil edilir.

3. Kəmiyyətin yoxlanılması:

Hər bir göndərmə modellərin və partiyaların hərtərəfli hesablanmasından və yoxlanılmasından keçir ki, faktiki mallar – kəmiyyət və spesifikasiyalar baxımından – qablaşdırma siyahısına mükəmməl uyğun gəlir, çatışmazlıq və ya çatışmazlıqların qarşısını alır.

4. Gücləndirilmiş Xarici Qablaşdırma:

Mallar möhkəm standart karton qutulara və ya taxta yeşiklərə qablaşdırılır, daşınma zamanı təsirlərdən deformasiyanın qarşısını almaq üçün daxili yastıqlama materialları və gücləndirilmiş künc qoruyucuları ilə təchiz edilir.

5. Nəmdən qorunma:

Dənizdə və ya quruda tranzit boyunca quru mühiti təmin etmək, anodlaşdırılmış örtükün nəmlə bağlı zədələnməsinin qarşısını almaq və komponentlərin çatdıqdan sonra dərhal quraşdırmaya hazır olmasını təmin etmək üçün quruducu maddələr qablaşdırmaya daxil edilmişdir.

6. Logistika dəstəyi:

Çevik çatdırılma seçimlərinə mərhələli göndərişlər daxildir. Beynəlxalq sifarişlər üçün hamar ixrac rəsmiləşdirilməsini təmin etmək üçün hərtərəfli qablaşdırma siyahıları və gömrük sənədləri təqdim edirik; daxili sifarişlər üçün biz tikinti qrafiklərinə uyğun olaraq birbaşa əraziyə tam yükdaşıma çatdırılmasını təklif edirik.

Quraşdırma Prosesi

1. Quraşdırmadan əvvəl brifinq:

Biz tikinti öncəsi texniki brifinqlə dəstəklənən əsas quraşdırma nöqtələrini, sərtləşdirmə tələblərini və əsas ehtiyat tədbirlərini əks etdirən quraşdırma planlarını və texniki sənədləri təqdim edirik.

2. Yerləşdirmə və Planlaşdırma:

Dizayn planlarına əsasən, günəş modullarının və montaj relslərinin sxemi müəyyən edilir və ardıcıl aralıq və hizalanmağı təmin etmək üçün orta sıxaclar üçün quraşdırma nöqtələri qeyd olunur.

3. Modulun yerləşdirilməsi:

Günəş modulları montaj relsləri üzərində yerləşdirilir; bitişik modullar arasında məsafə və hamarlama modul çərçivələrinin orta sıxacların yuvalarına mükəmməl uyğunlaşması üçün tənzimlənir.

4. Quraşdırma və bərkitmə:

Alüminium ərintisi aralıq sıxacları quraşdırın və T-boltları göstərilən fırlanma momentinə qədər sıxın. Dartma gücünün yaxşı idarə olunduğundan əmin olun - modul çərçivələrinə zərər verə biləcək həddindən artıq gücdən qaçın və qeyri-sabitliyə səbəb ola biləcək çox boş olmadığından əmin olun.

5. Sürüşməyə qarşı Müayinə:

EPDM rezin yastıqların və sürüşməyə qarşı dişlərin düzgün yerləşdirildiyini yoxlayın. Modulların etibarlı olmasını və sürüşməməsini və boşalmamasını təmin etmək üçün hər bir sıxma nöqtəsini yoxlayın.

6. Yekun Yoxlama və Qəbul:

Bütün komponentlərin düzgün şəkildə bərkidilməsini və düzəldilməsini təmin etmək üçün bütün massivi yoxlayın. Modullar arasındakı boşluqları və onların ümumi uyğunluğunu yoxlayın. Daşıyıcı tələblər təsdiqləndikdən və quraşdırma yoxlamadan keçdikdən sonra layihə təhvil verilə bilər.

Tez-tez verilən suallar

S1: Orta sıxacdan istifadə edərkən iki bitişik modulun çərçivələri arasında hansı boşluq qalmalıdır?

A: Standart layihələr üçün 5-8 mm genişlənmə boşluğu istilik genişlənməsini və daralmasını təmin etmək üçün kifayətdir. Sifariş verərkən layihənin təsvirləri əsasında müvafiq spesifikasiyaları da tövsiyə edə bilərik.

S2: Orta sıxaclar üçün düzgün bərkitmə anı nədir və o, modul çərçivələrinə zərər verəcəkmi?

A: T-boltları standart fırlanma momentinin xüsusiyyətlərinə uyğun olaraq sıxın. Bufer rolunu oynayan EPDM rezin yastığı ilə düzgün bərkitmə modul çərçivələrinə zərər verməyəcək. Bununla belə, həddindən artıq fırlanma momenti alüminium çərçivələri əzə bilər, buna görə də həddindən artıq sıxılmadan qaçınmaq lazımdır.

3-cü sual: Uzun müddətli açıq havada istifadə zamanı orta sıxaclarla istifadə edilən boltlar yığılıb, sonradan onları çıxarmaq çətinləşəcəkmi?

A: Biz standart olaraq 304 paslanmayan poladdan bərkidicilər təqdim edirik ki, bu da tutmağa yaxşı müqavimət göstərir. Uzunmüddətli açıq hava layihələri üçün gələcək təmir və ya modulun dəyişdirilməsi zamanı daha asan sökülməni asanlaşdırmaq üçün tutma əleyhinə örtüklü boltlar da seçilə bilər.

4-cü sual: Dişlər (dişlər) köhnəlibsə, orta sıxaclar təkrar istifadə edilə bilərmi?

Cavab: Əgər dişlər əhəmiyyətli dərəcədə köhnəlməyibsə və profil deformasiya olunmayıbsa, onlar təkrar istifadə oluna bilər. Əgər çəngəllər çox köhnəlirsə, sürüşməyə qarşı performans pozulacaq; buna görə də biz onları yeni fotovoltaik layihələr üçün istifadə etməyi məsləhət görmürük.

5-ci sual: Fərqli qalınlıqda olan orta sıxaclar eyni dam örtüyü layihəsində qarışdırıla bilərmi?

A: Müxtəlif spesifikasiyaları qarışdırmaq tövsiyə edilmir. Müxtəlif qalınlıqdakı ara sıxacların istifadəsi modulların qeyri-bərabər yüklənməsinə səbəb ola bilər, potensial olaraq lokallaşdırılmış gərginlik konsentrasiyalarına səbəb ola bilər və mikro çatlar riskini artırır; buna görə də spesifikasiyaları standartlaşdırmaq ən yaxşısıdır.

6-cı sual: Böyük formatlı, ikiqat şüşəli modullar üçün aralıq sıxacları seçərkən hansı xüsusi mülahizələri nəzərə almaq lazımdır?

Cavab: Böyük formatlı ikiqat şüşəli modulların daha böyük çəkisini nəzərə alaraq, daha qalın alüminium ərintisi aralıq sıxacların istifadəsinə üstünlük vermək məsləhətdir. Əlavə olaraq, modul çərçivəsinin hündürlüyünü yoxlayın, effektiv sıxma kontaktının uzunluğunu təsdiqləyin və lazım olduqda sıxma nöqtələrinin sayını artırın.
